ApexRadio 55CPL-AT 中波用カプラー 可変アッテネータ内蔵 受信専用
55CPL-AT 中波用カプラー
外部アンテナ端子のないAMラジオへ、屋外アンテナの信号を。
ApexRadio 55CPL-AT は、ポータブルラジオなどに内蔵された
中波用バーアンテナへ外部アンテナの信号を結合する、受信専用カプラーです。
屋外アンテナからの同軸ケーブルをBNC端子へ接続し、
55CPL-ATをラジオのバーアンテナ付近へ置いて、受信状態の良い位置を探して使用します。
強い信号による過入力を抑えるための
連続可変アッテネータ（減衰器）を内蔵しています。
Made in Japan
19800円（税込）以上のご注文は送料無料(一部除く)
外部アンテナ端子のないラジオで、中波受信を楽しむために

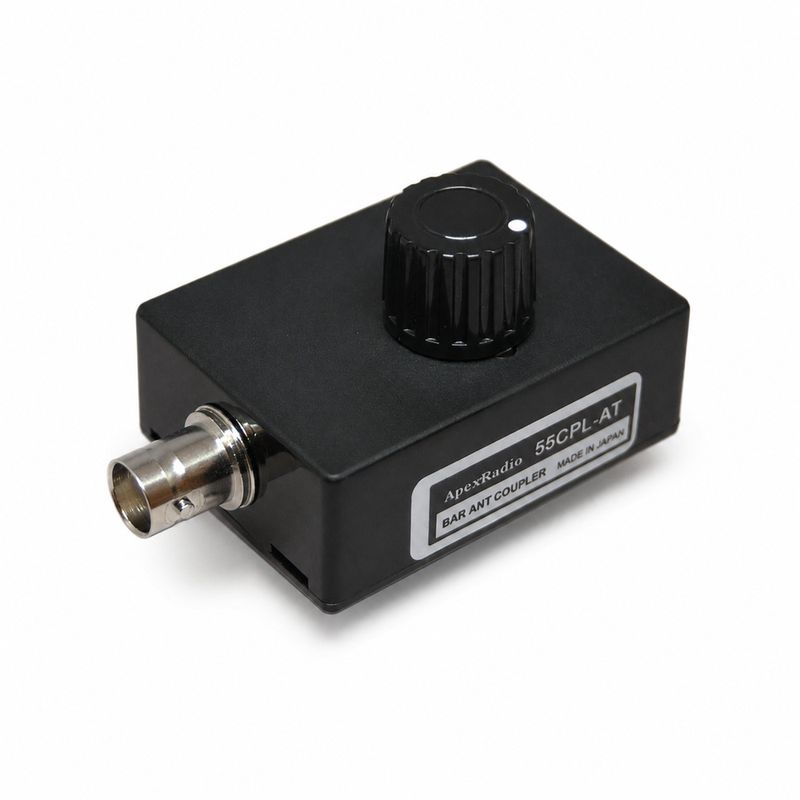

ApexRadio 55CPL-AT BAR ANT COUPLER
55CPL-ATは、外部アンテナ端子が装備されていないポータブルラジオなどに内蔵されている
中波用バーアンテナへ、屋外アンテナからの受信信号を結合するための簡易型カプラーです。
ラジオ本体を改造したり、内部へ直接配線したりするのではなく、
55CPL-ATをバーアンテナ付近へ置き、受信状態を確認しながら最適な位置を探して使用します。
屋外アンテナから導いた同軸ケーブルのBNCプラグを、
55CPL-ATのBNCジャックへ接続します。
次に、55CPL-ATをラジオに内蔵されているバーアンテナの近くへ置き、
本体の位置や向きを少しずつ変えながら、最も良好に受信できる場所を探します。
ラジオの機種によってバーアンテナの位置や結合状態は異なるため、
実際の受信音や信号強度を確認しながら調整してください。
屋外アンテナを使用すると、受信環境や放送局との距離によっては、
ラジオに入力される信号が強すぎる場合があります。
55CPL-ATには連続可変タイプのアッテネータ（減衰器）を内蔵。
上面のツマミを調整することで、受信信号を適切なレベルへ抑えることができます。
303WA-2などの屋外受信アンテナと組み合わせて
長波・中波・短波受信用アンテナ
ApexRadio 303WA-2
などから導いた同軸ケーブルを、そのまま55CPL-ATへ接続できます。
外部アンテナ端子を持たないラジオでも、屋外アンテナを利用した中波受信を試すことができます。
型式名：55CPL-AT
用途：中波受信用カプラー
入力：BNCジャック × 1
機能：連続可変アッテネータ内蔵
ケース寸法：55 × 40 × 20mm（突起物を除く）
本体重量：約65g
製造：Made in Japan
ご使用上の注意
55CPL-ATは受信専用です。送信機・トランシーバーなどの送信信号を入力しないでください。
受信効果は、使用するラジオ、内蔵バーアンテナの位置、外部アンテナ、設置環境、受信する信号の強さなどによって異なります。
-
55CPL-AT 使用イメージ 外部アンテナとAMラジオの接続例
-
-
