BT-12A バイアスティ 受信システム用 (ApexRadio)
同軸給電 をつかった 受信システム の構築用に!

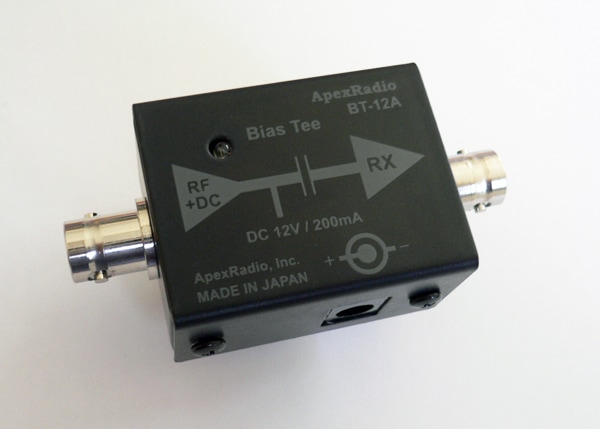

BT-12A は同軸給電式の受信システム用のバイアスティー (DCブロック)です。
信号の入出力端子に、BNCジャックを備えた屋内設置型のインラインモジュール形式の機器です。
寸法は 約 45 x 35 x 24 mm とコンパクトに仕上がっています。
(BT-12A はバルク販売です)
中短波帯からVHF/UHF帯まで幅広くご活用いただけます。
BT-12A is a bias tee (DC block) for a coaxial power receiving system. From medium wave bands to VHF/UHF bands, it has been widely used as power supply equipment for direct-antenna amplifiers and other devices, from hobby users to professionals.
Made in Japan
17800円(税込)以上のご注文は配送料無料
BT-12Aは、受信機近傍の室内に設置して入力側にDCジャックからの電源電圧を重畳、出力側にはDC成分をブロックして出力しますので、アンテナ直下型受信アンプなどの同軸給電型機材に広くご使用いただけます。
同軸ケーブルを介して、ACアダプタからの電源供給を行っているときにはLEDが点灯します。
同軸ケーブルの断裂や外れている、あるいは負荷を接続していない、負荷側への供給電流が少ないなど、何らかの原因で電源電流が十分でないとLEDは点灯しません。
万一、負荷側で直流的な短絡(ショート)やその他の理由で過大な電流が流れる場合には、電源供給が遮断されるように保護デバイスが組み込まれています。
★ この機器は、受信専用です
型式名
|
BT-12A
|
入出力コネクタ
|
BNC-J (BNCジャック) x2
|
周波数範囲
|
0.1 〜 1500MHz
|
電源コネクタ
|
DCジャック 内径2.1mm / 外径5.5mm
|
外形寸法
|
約 45 x 35 x 24 mm
|
重量
|
約 80 g.
|
