1G09-GA-60の用途

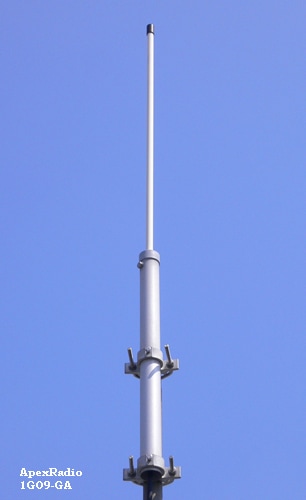

ApexRadio 1G09-GA-60は、航空機から送信される1090MHz帯のADS-B・SSR信号受信に特化した、屋外設置型の多段コーリニアアンテナです。通常仕様の1G09-GAをベースに耐風速60m/s仕様とした受注生産モデルで、ADS-B受信機、Mode S対応受信機、業務用受信システムなどと組み合わせて使用します。
耐風速60m/s仕様・受注生産
1G09-GA-60は、通常型1G09-GAと同じ1090MHz受信性能を維持しながら、耐風速60m/s仕様としたモデルです。より厳しい風環境や、設備仕様として高い耐風速性能が求められる固定受信局向けに製作します。
本製品は受注生産品です。通常在庫品ではないため、納期はご注文時期や製造状況によって異なります。ご注文前に納期をご確認ください。
※耐風速60m/sはアンテナ製品としての仕様です。実際の設備全体の耐風性能は、マスト、支持構造、基礎、固定金具、施工方法、設置場所などによって決まります。
通常型1G09-GAとの違い
1G09-GA-60と通常型1G09-GAの電気的な仕様に違いはありません。受信周波数1090MHz、利得4.8dBi、インピーダンス50Ω、N型コネクタなどの基本仕様は共通です。
通常の設置環境では1G09-GAを、設備条件として耐風速60m/s仕様が必要な場合は1G09-GA-60をご検討ください。
ADS-BとFlightradar24
ADS-B（Automatic Dependent Surveillance–Broadcast）は、航空機が位置、高度、速度などの情報を継続的に送信する航空監視方式です。地上側のADS-B受信局で受信したデータは、航空機位置表示システムや各種解析システムで利用できます。
Flightradar24などの航空機位置情報サービスでも、世界各地に設置されたADS-B受信局から航空機データを収集しています。1G09-GA-60は、このような1090MHz ADS-B受信環境を構築する際の屋外アンテナとして使用できます。
※1G09-GA-60はFlightradar24専用品ではありません。1090MHz帯のADS-B・SSR信号を受信するためのアンテナです。受信データの表示、解析、外部サービスへの提供には、別途対応する受信機、コンピューター、ソフトウェア、通信環境などが必要です。
1090MHz専用に設計した多段コーリニアアンテナ
1G09-GA-60は、受信周波数を1090MHzに特化した多段コーリニア構成です。一般的な広帯域ディスコーンアンテナとは異なり、ADS-B・SSR信号の受信用途を主目的として設計されています。
アンテナエレメントはグラスファイバー製の外装内に収められ、屋外固定設置に適した構造です。利得は4.8dBi、インピーダンスは50Ωです。
主な利用分野
● 耐風速仕様が求められる1090MHz ADS-B受信局
● SSR・Mode S信号の固定受信設備
● Flightradar24などへデータを提供する受信環境
● 航空機位置情報の表示・記録・解析システム
● 業務用、研究用、教育用の1090MHz受信設備
基本的な受信システム構成
航空機からの1090MHz ADS-B・SSR信号
↓
1G09-GA-60
↓
1090MHz対応の低損失同軸ケーブル
↓
ADS-B受信機・Mode S受信機
↓
コンピューター・表示／解析システム
1G09-GA-60のN型コネクタへ、1090MHz帯に対応した50Ω同軸ケーブルを接続します。同軸ケーブルの受信機側端子は、使用する受信機の端子形状に合わせて選定してください。
アンテナ、同軸ケーブル、受信機、コンピューター、ソフトウェア、ネットワーク環境は、それぞれ受信システムの構成に合わせてご用意ください。
1090MHz帯では同軸ケーブルの損失に注意
1090MHz帯では、同軸ケーブルの種類や長さによる伝送損失が受信結果に影響します。細いケーブルや必要以上に長いケーブルでは、アンテナで受信した信号が受信機へ届くまでに大きく減衰する場合があります。
設置条件に応じて、1090MHz帯での損失が少ない50Ω同軸ケーブルを選定し、必要以上に長くしないことを推奨します。本製品に同軸ケーブルは付属しません。
設置場所と支持構造について
受信範囲や受信できる航空機数は、アンテナの設置場所、高さ、周囲の建物、地形、同軸ケーブル、受信機性能などによって変化します。
アンテナ周囲に建物、壁面、金属構造物などの障害物が少なく、見通しを確保しやすい位置へ、垂直に設置してください。適合マスト径は25〜50mmです。
全長は約60cm、重量は支持パイプ取付金具を含め約800gです。設置場所の強度、マスト、取付金具、基礎、風圧荷重などを確認し、安全を確保したうえで設置してください。
耐風速60m/s仕様を設備全体として確保するには、アンテナ本体だけでなく、支持マスト、固定金具、建造物への取付部などを含めた構造設計と施工が必要です。
VHF航空無線受信用アンテナではありません
1G09-GA-60は1090MHz ADS-B・SSR信号の受信に特化したアンテナです。118〜137MHz帯の航空管制通信や、VHF・UHF帯を広く受信するための広帯域アンテナではありません。
音声による航空無線の受信や、広い周波数範囲の受信には、それぞれの周波数帯に適した別のアンテナをご使用ください。
防水処理と屋外配線
アンテナ側のN型コネクタと同軸ケーブルの接続部は、自己融着テープや防水テープなどを使用し、適切な防水処理を行ってください。
同軸ケーブルは接続部へ無理な荷重が加わらないよう固定し、雨水がケーブルを伝って屋内へ入り込まないよう、引き回しと水切り処理を行ってください。
施工方法、接地、避雷、雷サージ対策は、設置環境や設備基準に合わせて検討してください。雷の接近時に受信設備を使用し続けることは避けてください。
English Information
The ApexRadio 1G09-GA-60 is a made-to-order, multi-stage collinear antenna designed specifically for outdoor reception of 1090 MHz ADS-B and Secondary Surveillance Radar signals. It is based on the standard 1G09-GA and is manufactured to a 60 m/s wind-resistance specification for installations requiring enhanced wind-load performance. Its electrical specifications are the same as those of the standard model. The antenna gain is 4.8 dBi, the impedance is 50 ohms, and the antenna is fitted with an N-type connector. Its overall length is approximately 60 cm and its weight is approximately 800 g including the mast-mounting hardware. The applicable mast diameter is 25 to 50 mm. A low-loss 50-ohm coaxial cable suitable for 1090 MHz should be used. Coaxial cable, receiver, computer, software, and mounting mast are not included. Delivery time must be confirmed before ordering. For receiving use only. Made in Japan.
主な仕様
型式名：1G09-GA-60
用途：1090MHz ADS-B・SSR信号受信
アンテナ形式：多段コーリニアアンテナ
受信周波数：1090MHz
利得：4.8dBi
インピーダンス：50Ω
コネクター：N型
全長：約60cm
重量：約800g・支持パイプ取付金具を含む
支持パイプ内径：約30mm
適合マスト径：25〜50mm
耐風速：60m/s仕様
設置：屋外固定設置
生産形態：受注生産
同軸ケーブル：別売
環境対応：RoHS指令対応
製造国：日本
JANコード：4573533000183
ご注文・ご使用上の注意
※本製品は受注生産品です。納期はご注文時期や製造状況によって異なります。ご注文前に納期をご確認ください。
※ご注文確定後のキャンセル、仕様変更、返品は承れない場合があります。
※本製品は受信専用です。送信には使用できません。
※1090MHz ADS-B・SSR信号受信専用に設計されたアンテナです。音声によるVHF航空無線受信用途には適しません。
※同軸ケーブル、受信機、コンピューター、ソフトウェア、マストは付属しません。
※アンテナ本体は完成品ですが、取付金具の組み立ておよび設置作業はお客様にて行ってください。
※コネクタ接続部には適切な防水処理を行ってください。
※耐風速60m/sの設備を構成するには、マスト、固定部、基礎、施工方法などを含めた適切な構造設計が必要です。
※屋根上、高所、鉄塔、マストなどへの設置には転落、感電、落下物などの危険があります。安全を確保できない場合は、専門の施工業者へご相談ください。
※電力線、配電設備、通信線などの近くには設置しないでください。
※受信範囲、受信機数、最大受信距離などは、設置環境や受信設備によって異なり、特定の結果を保証するものではありません。
※Flightradar24などの外部サービスの利用条件、機器登録、ソフトウェア設定、データ提供方法については、各サービスの案内をご確認ください。
※製品改良や生産ロットにより、仕様、外観、取付金具などを予告なく変更する場合があります。
