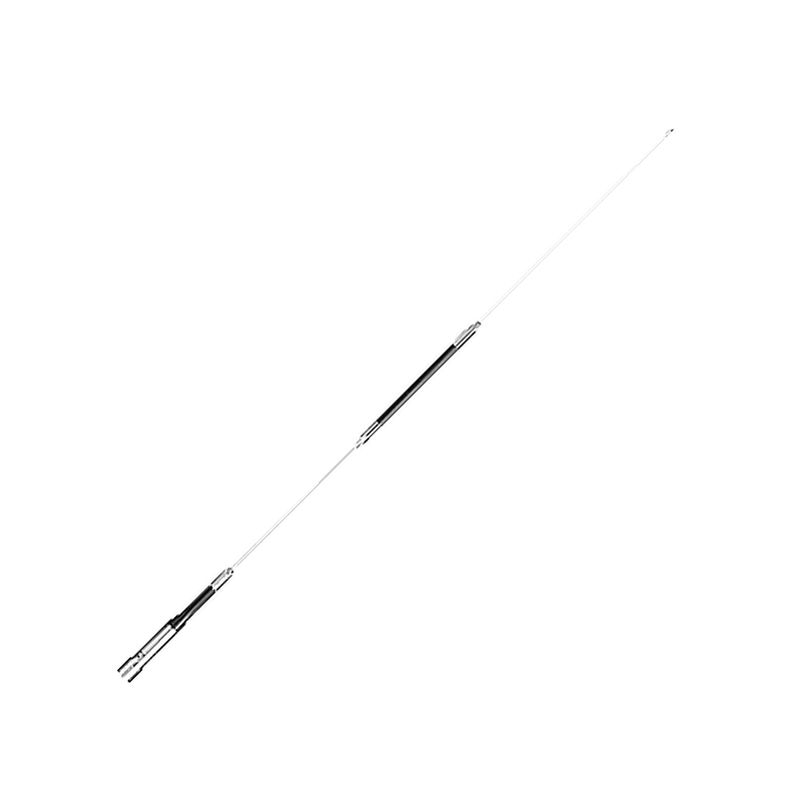

AZ507R ― 144/430MHzともノンラジアルの高利得モデル
DIAMOND AZ507Rは、144/430MHz帯に対応した全長0.75mの高利得2バンドモービルアンテナです。144MHz帯1/2λ、430MHz帯5/8λ2段の両バンドノンラジアル方式を採用し、430MHz帯では4.9dBiの利得を確保しています。
144MHz帯もノンラジアル
AZ507Rの大きな特徴は、144MHz帯・430MHz帯の両方がノンラジアル方式であることです。
AZ504・AZ504FX・AZ505は144MHz帯で車体をアースとして使用する方式ですが、AZ507Rは144MHz帯にも1/2λノンラジアル方式を採用。設置条件の自由度を重視したい場合にも選びやすいモデルです。
75cm・430MHz帯4.9dBi
全長は0.75m。コンパクトさを優先した39cmのAZ504／AZ504FX、47cmのAZ505より長くなる一方、利得は144MHz帯2.15dBi、430MHz帯4.9dBi。取り回しだけでなく、モービル運用での性能も重視したい場合に適した位置づけです。
主な仕様
周波数帯：144/430MHz帯
全長：0.75m
質量：約120g
利得：2.15dBi（144MHz）／4.9dBi（430MHz）
耐入力：50W FM（合計）
インピーダンス：50Ω
VSWR：2.0以下
形式：1/2λノンラジアル（144MHz）／5/8λ2段ノンラジアル（430MHz）
接栓：M-P
DIAMOND スリムゲイナーから選ぶ
設置できるアンテナの長さや、430MHz帯の利得、フレキシブル性、144MHz帯のアース条件に合わせて比較できます。
COMETの144/430MHzモービルアンテナと比較
※モービルアンテナには通常、取付基台・同軸ケーブル等は付属していません。設置方法と接栓に合った用品をご用意ください。
