MT161が必要になる接続

屋外アンテナからの信号は、一般に50Ωの同軸ケーブルで受信機まで導かれます。一方、BCLラジオ、アンティークラジオ、AM・FMチューナーなどには、2線式・高インピーダンスの外部アンテナ入力を備えた機器があります。

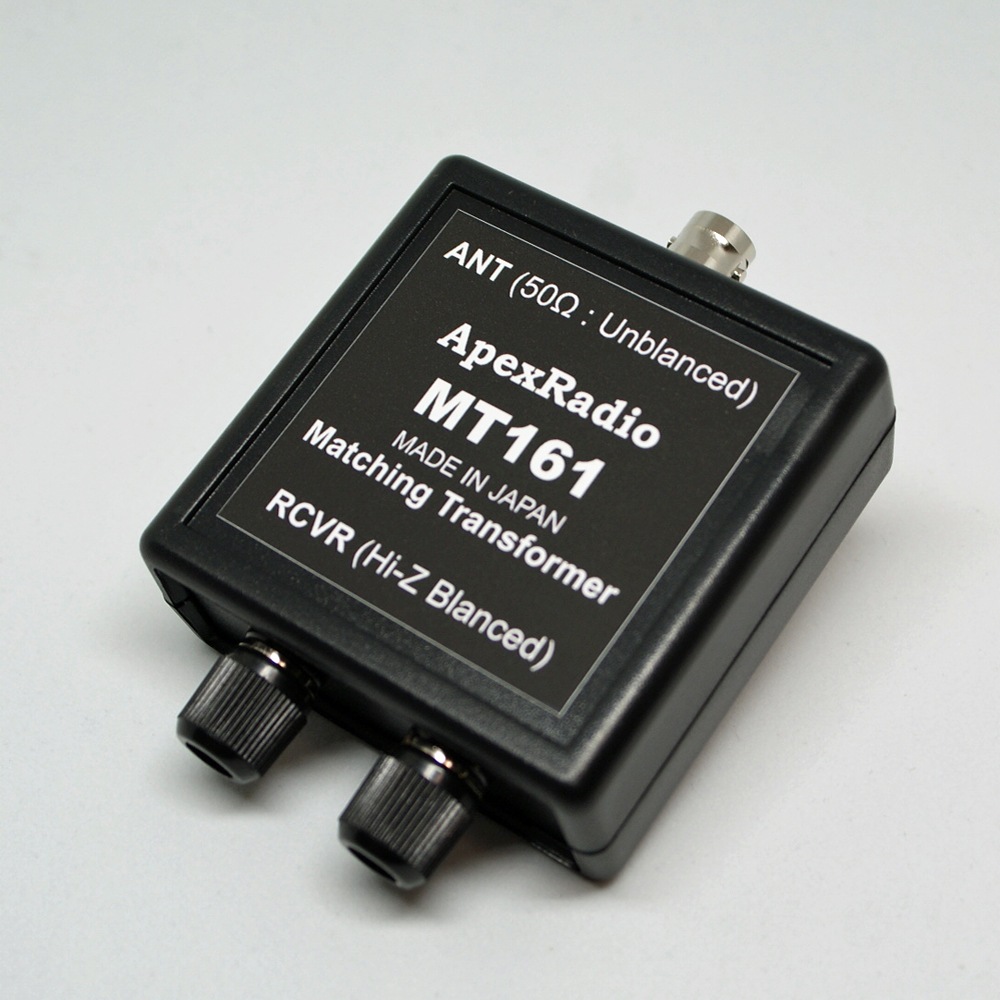

MT161は、このような50Ω同軸系と2線式・高インピーダンス入力の間に接続し、インピーダンスと平衡・不平衡の違いを整える受信専用マッチングトランスです。

MT161は増幅器ではありません

受信信号を電気的に増幅するプリアンプや、ノイズを除去するフィルターではありません。異なる方式のアンテナと受信機を適切に接続し、インピーダンスの不整合による伝送損失を抑えるためのパッシブ方式の製品です。

接続方法

1．アンテナ側

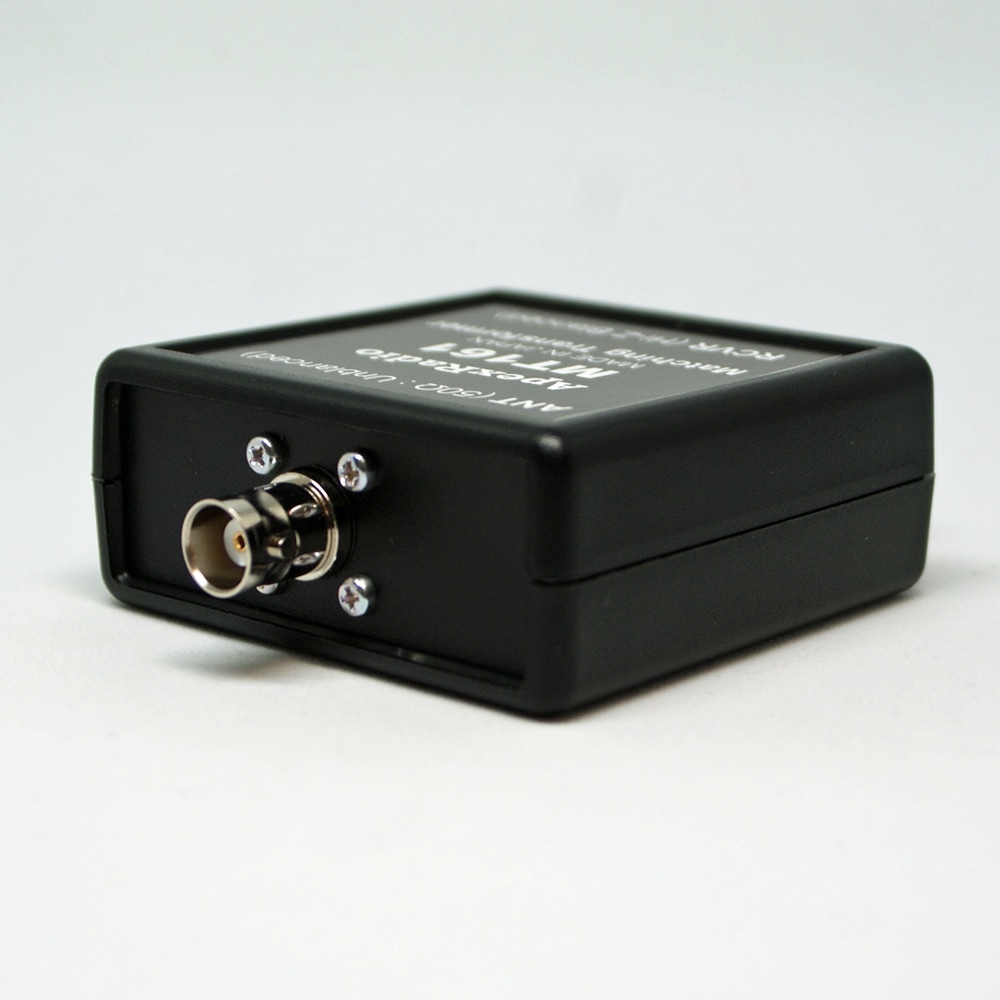

外部アンテナからの同軸ケーブルを、MT161のBNC型入力端子へ接続します。

2．受信機側
MT161の2つの出力端子から、ラジオやチューナーの2線式外部アンテナ端子へ接続します。

※受信機側の接続方法や端子表示は機種によって異なります。接続前に受信機の取扱説明書をご確認ください。

主な使用例

・303WA-2などの50Ω同軸出力を持つ受信アンテナと、ICF-EX5などの2線式入力を持つBCLラジオとの接続

・屋外アンテナと、アンティークラジオや通信型受信機との接続

・50Ω同軸アンテナと、2線式アンテナ入力を持つAM・FMチューナーとの接続

接続におすすめの関連製品

ApexRadio 303WA-2 長中短波受信用アンテナ
30kHz〜30MHzをカバーする、屋外設置型のパッシブ受信アンテナです。

ApexRadio BB-30 接続ケーブル
MT161の出力端子と、ラジオやチューナーの2線式入力を接続するための、バナナプラグ・先バラ仕様の30cmケーブルです。

周波数特性（参考）

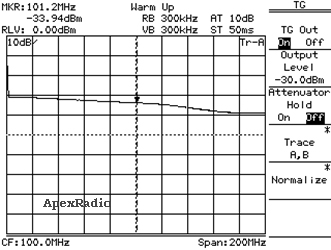

※掲載画像は200MHzまで測定した周波数特性の参考資料です。MT161の公称対応周波数範囲は500kHz〜100MHzです。

MT161 仕様

対応周波数：500kHz〜100MHz

入力端子：BNC型ジャック 1個

出力端子：ネジ端子 2個

ケース寸法：約65×65×28mm

重量：約80g

電源：不要

JANコード：4573533000244

製造：日本製

ご購入前にご確認ください

MT161は受信専用です。送信には使用できません。受信機側の接続ケーブルは付属していません。必要に応じて別売のBB-30をご利用ください。
